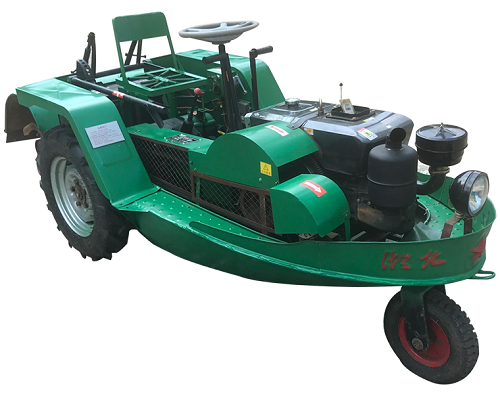

HY-6C型:机耕船的主要技术规格

一、整体主要参数

（1）型号：HY-6C型

（2）型式：滑船、轮式

（3）发动机：

型号：175B型柴油机

额定功率：6.3kw

额定转速：2600r∕min（转∕分）

燃油消耗：不大于280g/Kw·h（克∕千瓦·小时）

（4）外廓尺寸：

长×宽×高（mm）1560×780×930

（5）轮距：1015mm（毫米）

（6）最小离地间隙：180mm（毫米）

（7）最小转弯半径：1200mm（毫米）

（8）整机重量：175㎏

（9）水田耕作时理论计算速度（按驱动轮外径420mm毫米计算）:

Ⅰ档：2.4km∕h（千米∕小时）

Ⅱ档：3.9km/h（千米∕小时）

Ⅲ档：6km/h（千米∕小时）

倒档：1.5km/h（千米∕小时）

二、传动系统

柴油机发出的动力通过三角皮带，经离合器传动变速箱第一轴，由大小齿轮的变换啮合而获得三个前进档、一个倒退档以及相应的动力输出转速。

（1）三角皮带型号数量：B2000两根

（2）离合器：双片干式常结合摩擦离合器

（3）变速箱：直齿复合式

（4）转向机构：导向轮十矩型牙嵌式

三、行走系统

（1）陆地轮胎规格和数量：

前橡胶轮φ240㎜（毫米）一个

后橡胶轮φ420㎜（毫米）二个

（2）水田铁轮：铁轮

直径：φ380mm（毫米）

四．操作系统

（1）转向：

A：陆地行驶由方向杆控制前轮导向，操纵杆控制牙嵌配合转向。

B：田间由操纵杆控制牙嵌转向。

（2）油门控制：手控

五、工作装置

（1）旋耕机转速：

Ⅰ档：40r/min(转∕分)

Ⅱ档：65r/min(转∕分

Ⅲ档：100r/min(转∕分)

六、燃油润滑及冷却水容量

（1）柴油箱：轻柴油2.5㎏（公斤）

（2）油底壳：机油1.5㎏（公斤）

（3）变速箱：机油1.5㎏（公斤）

（4）水箱：水5㎏（公斤）
